企業標準和國家電網公司發布的Q/GDW 385-2009《高密度聚乙烯支撐型擴徑架空導線》標準。
適用范圍：
本產品具有大擴徑率、低電暈、線密度小、易于敷設等特點，主要應用于750千伏及以上高壓、特高壓輸電線路和高海拔地區。
使用特性：
1、導線的最高工作溫度為90℃。
2、適用于擴徑率要求大于等于1.2且小于等于1.5的線路。
代號
名稱
JLXK/G2A
高強度鋼芯支撐型擴徑導線
JLXK/G3A
特高強度鋼芯支撐型擴徑導線
720擴1000及以下截面支撐型擴徑導線。
規格
擴徑比
面積 mm2
HDPE
鋼線
導線直徑mm
單位長度質量kg/km
額定抗拉力kN
20℃直流電阻 Ω/km
鋁
鋼
直徑mm
根數
直徑
400(500)
1.25
403.6
51.82
114.6
18.8
7
3.07
30.1
1629
125.6
132.9
0.0715
500(630)
1.26
500.0
64.68
149.4
21.4
3.43
33.8
2029
156.2
165.3
0.0577
630(800)
1.27
632.7
43.41
191.6
23.4
2.81
37.6
2270
151.7
157.4
0.0456
720(900)
720.8
49.15
211.3
24.6
2.99
39.9
2577
172.5
178.9
0.0401
500(720)
1.44
502.3
214.8
25.1
36.3
2098
156.6
165.6
0.0575
630(900)
1.43
630.0
50.14
262.1
27.2
3.02
40.0
2366
155.0
164.7
0.0458
720(1000)
1.39
722.0
279.2
28.0
42.1
2645
172.7
179.0
0.0400

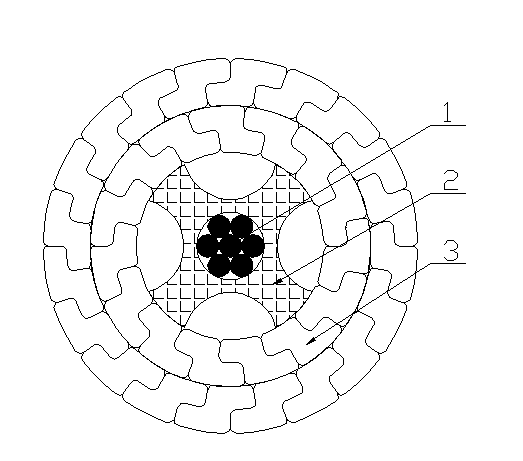

1、鋼芯 Steel conductor
2、樹脂支撐架 Colophony support frame
3、型鋁線 Aluminium wire
